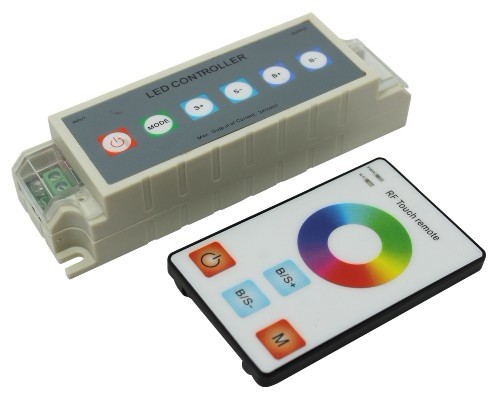

LED Touch Controller - 4key

Detailed Product Description









1, Summarization:



This product is a novel LED controller developed by our company which can realize multistage touch dimmer. Adopting advanced touch design, through the panel controller combined with touch remote way, realize flexible control. Touch remote has good performance, beautiful, fashion, easy to use. This product suit for every occasions, such as: point light source, flexible strip, wall washer lamp, glass curtain wall light and such lighting controller.





2,Technical parameters:

  Controller

working temperature: -20-60 °C

supply voltage: DC5V, 12V ,18V, 24V < optional > ( supply voltage should be marked on order )

output: 3 channels

connection mode: common anode

external dimension: L130 Χ W40 Χ H31 mm

packing size: L140 Χ W50 Χ H60 mm

net weight: 125 g

gross weight: 150 g

static power: <1W

output current: <3A( each channel )

output power: 5V<45W,12V<108W,24V<216W







Touch remote



   working temperature: -20-60°C



   power supply mode: 28*8mm battery



   supply voltage: 12V



   static power consumption: 0.036mW



   standby current: 3uA



   working current: 300uA



   emission current: 10mA



   remote distance: 30m



   standby time: 6 months













Controller External Dimension:











Remote External Dimension:

















Remote Control Instruction:





1, Touch remote have 64 touch keys, each keys function below:

 : you can turn on/off controller output at any state;



 : dynamic mode selection button, you can choose different dynamic mode, total 4 kinds of dynamic mode. When in static mode, you can use it to switch from static mode to dynamic mode.



   : the output signal brightness or speed control, every time you press this button, the brightness or speed series add 1, altogether 100 levels;



 : the output signal brightness or speed control, every time you press this button, the brightness or speed series minus 1;



 : Color pulley touch button, static mode selection button, up to 60 touch points







2.Power supply management of touch remote control:



            After stopping to use more than 20s, the remote control will enter the standby state slightly shake



             once, then the remote will come back to the normal working state.











Interface Specifications



        Power input interface:



Adopt male and female connector with screw.



        Load output interface:



Adopt male and female connector with screw.





Controller instruction:

1. Connect the load wire firstly, following by the power wire; Please ensure short circuit

can not occur between connecting wire before you turn on the power;

2. There are 6 keys on the controller panel, and the function of each button are as follows:

ON/OFF: you could turn on/off controller at any time;

  MODE: the color change button, there are 11 kinds of patterns for you to choose;

B+: output brightness control button,the grade of the brightness add 1 by each pressing, total: 256 grades;

B-: The grade of the brightness subtract 1 by each pressing;

S+: The grade of the speed change add 1 by each pressing, total: 100 grades.

S-: The grade of the speed change subtract 1 by each pressing.



Standard mode choice change are as follows:

Mode number	Function	Remark
1	Static red	brightness is adjustable, Speed is unadjustable
2	Static green
3	Static blue
4	Static yellow
5	Static purple
6	Static cyan
7	Static white
8	Three color jumpy changing	Speed is adjustable, brightness is unadjustable
9	Seven color jumpy changing
10	Three color gradual changing
11	Seven color gradual changing









6,Typical Applications
