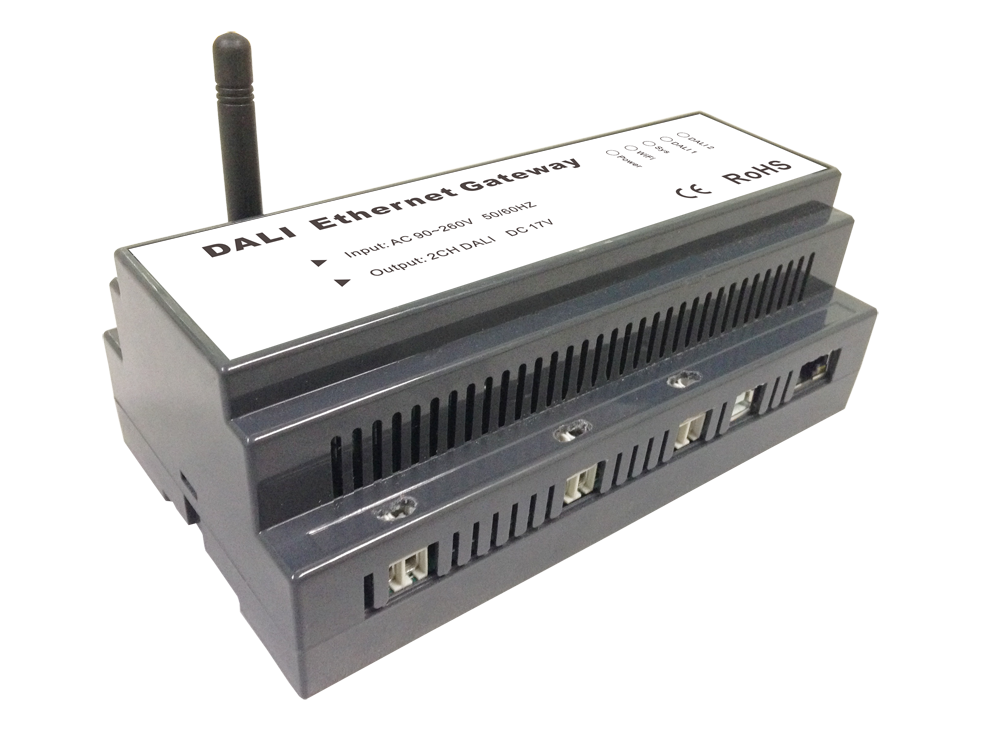

DALI network host DL100

Detailed Product Description

  Product Specification



Name: DALI network host

Model: DL100



Summarization

DALI (Digital Addressable Lighting Interface) is an international standard, popular lighting control protocol, with digital addressable dimming, steady, kinds of dimming way, easy to install, with each manufacturer agreement compatible and so on.

DALI100 host adopts the advanced micro control unit, cooperate with upper computer software to control the DALI bus equipment, which have the connection function of PC with DALI slave equipment, make originally independent individuals can be connected in a system centralized control, let the light control more intelligent.

This product is based on the previous update, upgrade, with more powerful features, each DALI100 equipment have 2 channel DALI host function, it can connect 128pcs slave devices. Through upper computer software, use the WIFI mode in DALI100, it can form a network system, can control countless hosts theoretically, then form a system. At the same time internal has integrated the DALI power circuit, can reduce a lot of products on the market that power supply and the host separation, wiring trouble such disadvantages, also can be controlled via USB, flexible control way.



Technical parameters

Power supply voltage: 110-230VAC, 50-60Hz

Storage temperature: -25-55 â„ƒ

Input signal: USB signal, WIFI signal

Output signal: Standard IEC60929 DALI signal

Static state input current: < 20MA

Packing size: L120mm * W70mm * H25mm

External dimension: L160 * W88 * H60 mm

Gross weight: 650g

Net weight: 550g



External dimension:



Interface instruction:



This picture is DALI interface, external connect DALI bus, DALI interface both positive and negative, left interface is one pole, right interface is another pole, this controller in total have 2 channel DALI output.

The number in the picture means interface:

1), Power supply input interface: AC90V-240V,50HZ/60HZ

2), DALI slave controller first channel port , both positive and negative

3), DALI slave controller second channel port , both positive and negative

4), USB interface, connect computer and DALI host

5), Cable network interface, connect router and DALI host.





Operate instruction:



When use WIFI controller, you must first in figure 1-1 number 5 sub control interface title, select the "about DALI” , pop up the following interface:



Then click “Network Setting” pop up below dialog box:



Click drop-down menu will be displayed as shown, according to IP address to select, click "sure" , then can communication:





Below is software function introduction, users can according to request, combine below software function introduction to setting:



DALI_TOOL software main interface as shown in figure 1-1



                            Figure 1-1

1. USB communication.

2. UDP communication.

3. Pop up menu.

TCP Search: through Wifi search DALI host.

Device Search: enter into slave controller search interface, ready for search all the slaves which hanging from the host. Search interface as shown in figure 2-1.

Change Name: modify host and slave controller name.

4. Control operate interface.

5. Sub control interface title, click the title, enter into corresponding control interface.



Search interface, as shown in figure 2-1



Figure 2-1

1. Slave controller address list.  Addr: slave address     Type: address is correct or not.

2. Distribution of the new address for slaves.

3. Distribution the address for slaves which have not assigned.

4. The current search state explanation.

5. Scanning the slave controllers.

6. Stop to scan.

7. Search scanned information of slave controller and save it

8. Don’t save the information, exit search interface.





Control interface

(1) Group Control interface, as shown in figure 3-1

The interface is mainly for group control settings, through broadcast or multicast to set up attribute values of slaves and send control command.



                               Figure 3-1

        1. The window title of current control interface.

        2. Address. Optional broadcast address or group address.

        3. Broadcast change slave attribute value.



(2) Set Parameter control interface, as shown below:

The operation interface is mainly controlling of single slave.

Figure 3-2

1. 1. The window title of current control interface.
2. 2. Read property of slave.
3. 3. Read state of slave.
4. 4. Change current slave address( when the address from 0-63 is full, then it can’t be changed).
5. 5. Current slave state display
6. 6. Current slave property list
7. 7. Set current slave scene value



(3)Set Group control interface, as shown below:



                               Figure 3-3

1. 1. The title of current window control interface.
2. 2. Short address. When choosing salve controller, it is effective.
3. 3. All salve address of current master.
4. 4. Group list. Choosing group number shows adding group to slave, then delete unchosen group number.
5. 5. Scene list. Choosing scene number shows adding scene, then delete unchosen scene number.
6. 6. Check group number and scene of slave. It is effective under short address.

7. Send. Sending out the data that you set up.



(4) Set Scene control interface. As shown below:



                                 Figure 3-4

1. The title of current window control interface.

1. 2. Optional group list.
2. 3. Scene list. Choosing scene, and adjust brightness of scene.
3. 4. Optional scene list.
4. 5. Group list and adjust brightness of scene.
5. 6. Group send to scene. Group address send multi-scene brightness. Sending scene number and brightness to the chosen one, unchosen scene will be removed.
6. 7. Scene send to group. Many address send single scene. Sending scene and brightness to the chosen group according to the address of the group, unchosen group will be removed according to the address of the group.





(5) Commands control interface, as shown below:

Command debug interface



                              Figure 3-5

1. 1. The title of current window control interface.
2. 2. Address list.
3. 3. Dali command debug.
4. 4. Dali command debug reply.
5. 5. Standard DSI command debug.
6. 6. Extending DSI command.

7. Playing command. Click it, pop-up dialog as shown in the figure 4-1.



(6)Clock control interface(extended function has not achieved), as shown below:



                          Figure 3-6

(7) About DALI interface, as shown below:



1. 5. The title of current window control interface.
2. 6. Software information.
3. 7. Selecting network card.
4. 8. Help document.



Command player interface, as shown below:



                      Figure 4-1

1. 1. Edited command list.
2. 2. Read/save command list.
3. 3. Add command to list. Click pop-up dialog, as shown in figure 4-2.
4. 4. Edit chosen command in list. Click pop-up dialog, as shown in figure 4-2.
5. 5. Delete chosen command in command list.
6. 6. Delete all command in command list.
7. 7. Play command in circularly.
8. 8.

Command edit interface, as shown below:



                                 Figure 4-2

1. 1. DALI Command. Address and command parameter.
2. 2. DSI command.
3. 3. Command player delay time.
4. 4. Add chosen command to command player list.
5. 5. Command choice exit.



Typical Application

Dali master USB interface connects computer, dali interface connects dali dimmer equipment, it can achieve centralized control for PC to dali dimmer equipment.(Notice: the mainframe has dali power circuit, no need to connect extra dali power, besides, every dali can connect 64 channel slave controller address).



Typical application 1

The application use USB and cable through computer to control dali master. Control mode is upper computer software.



Typical application 2



The application use USB and wifi of computer to control dali master. Control mode is upper computer software.
