4Key LED Touch Remote Control

Detailed Product Description

 Product Specifications

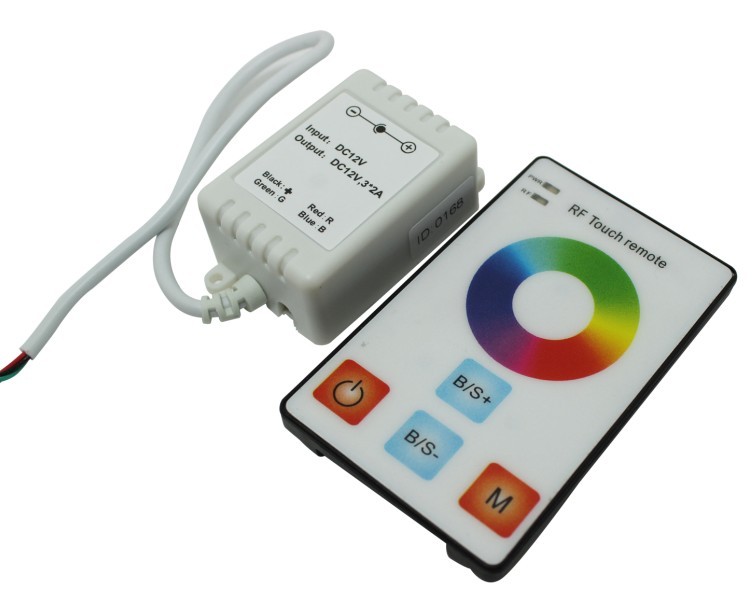

                                                                                                                                                                                                                                                                                                                                                                Name:LED Touch Controller

Model:LN-CON-TRF4B(J)-3CH-LV





1, Summarization:



This product is a novel LED controller developed by our company which can realize multistage touch dimmer. Adopting advanced touch design, through the panel controller combined with touch remote way, realize flexible control. Touch remote has good performance, beautiful, fashion, easy to use. This product suit for every occasions, such as: point light source, flexible strip, wall washer lamp, glass curtain wall light and such lighting controller.





2,Technical parameters:

  Controller

working temperature: -20-60 °C

supply voltage: DC5V, 12V ,18V, 24V < optional > ( supply voltage should be marked on order )

output: 3 channels

Transmission/receiving frequency: 433.92MHz

Controller dimension: L50 Χ W35 Χ H22 mm

Remote control dimension: L85 Χ W52 Χ H11 mm

Packing size: L103 Χ W63 Χ H41 mm

net weight: 27.5 g

gross weight: 77.9 g

static power: <1W

output current: <2A( each channel )

output power: 5V<30W,12V<72W,24V<144W







Touch remote



   working temperature: -20-60°C

   power supply mode: 28*8mm battery

   supply voltage: 12V

   static power consumption: 0.036mW

   standby current: 3uA

   working current: 300uA

   emission current: 10mA

   remote distance: 30m

   standby time: 6 months











Controller External Dimension:











Remote External Dimension:











Remote Control Instruction:





1, Touch remote have 64 touch keys, each keys function below:

 : you can turn on/off controller output at any state;

 : dynamic mode selection button, you can choose different dynamic mode, total 4 kinds of dynamic mode. When in static mode, you can use it to switch from static mode to dynamic mode.

   : the output signal brightness or speed control, every time you press this button, the brightness or speed series add 1, altogether 100 levels;

 : the output signal brightness or speed control, every time you press this button, the brightness or speed series minus 1;

 : Color pulley touch button, static mode selection button, up to 60 touch points







2.Power supply management of touch remote control:



            After stopping to use more than 20s, the remote control will enter the standby state slightly shake once, then the remote will come back to the normal working state.



3. controller mode choice change are as follows:

Mode No.	Function	Remark
1~60	1~60kins of static change (red, green, blue, purple, cyan, orange and so on)	brightness is adjustable, Speed is unadjustable
61	Three color jumpy changing	Speed is adjustable, brightness is unadjustable
62	Three color gradual changing
63	Seven color jumpy changing
64	Seven color gradual changing





Interface Specifications



     Power input interface:



Adopt conventional DC power transposon as power input interface,and equip with DC plug.



        Load output interface:



  Adopt four sheath wires as connecting wires, remark: black wire→ +  red wire→R

green wire→G  yellow wire→B



Changes of M key on the touch remote as below:

Mode number	Function	Remark
1	Static red	brightness is adjustable, Speed is unadjustable
2	Static green
3	Static blue
4	Static yellow
5	Static purple
6	Static blue-green
7	Static white
8	Three color jumpy changing	Speed is adjustable, brightness is unadjustable
9	Three color gradual changing	Speed is adjustable, brightness is unadjustable
10	Seven color jumpy changing	Speed is adjustable, brightness is unadjustable
11	Seven color gradual changing	Speed is adjustable, brightness is unadjustable





Direction for use:

Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power;
